Okleiniarka ze wstępnym frezowaniem i zarabianiem naroży Hebrock F4 next

Okleiniarka ze wstępnym frezowaniem i zarabianiem naroży Hebrock F4 next

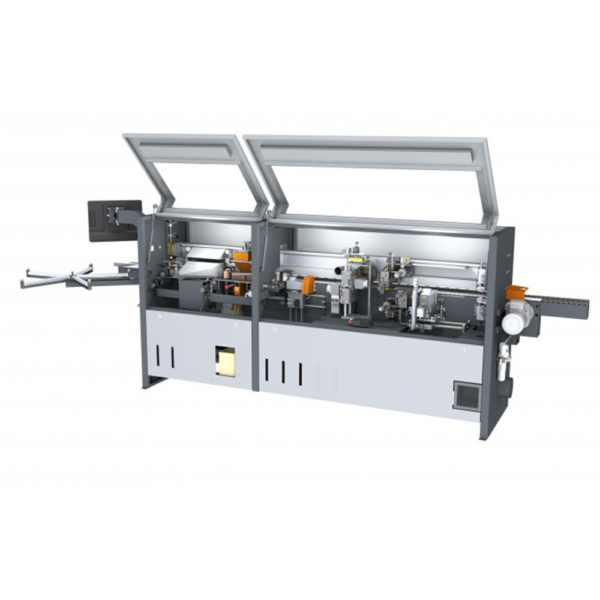

Hebrock F4 next to solidna, kompaktowa okleiniarka niemieckiej firmy Hebrock, wyposażona w wstępne frezowanie wąskich płaszczyzn oraz zarabianie naroży. Sterowana systemem SPS z 15-calowym ekranem dotykowym.

Cechy

• Sterowanie SPS z 15″ monitorem dotykowym (język polski)
• Zapisywanie programów obróbczych
• Wskazywanie ilości oklejonego obrzeża i czasu pracy
• Wstępne frezowanie frezami diamentowymi DIA LEUCO (głębokość do 2 mm)
• Gilotyna pneumatyczna do obrzeża z rolki (do 3 mm)
• Bezobsługowy pojemnik klejowy z automatycznym startem i spustem kleju
• Stacja kapówki (obcinanie nadmiaru z przodu i tyłu)
• Stacja frezowania 12 000 obr./min (promień/faza)
• Agregat cykliny płaskiej (klejowej)
• Agregat do zaokrąglania narożników
• Wytrzymały napęd gąsienicowy
• Docisk górny z podwójnymi rolkami

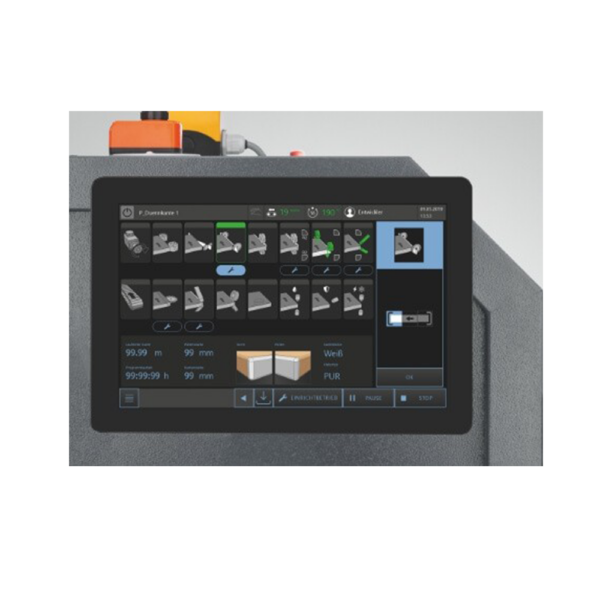

Sterowanie SPS

• 15-calowy monitor dotykowy Touch Screen z prostą obsługą graficzną
• Zapisywanie programów obróbczych
• Program i obsługa w języku polskim
• Oprogramowanie w pełni steruje pracą maszyny
• Wskazywanie ilości oklejonego obrzeża oraz czasu pracy na poszczególnych programach z możliwością zerowania

Pakiet pneumatyczny

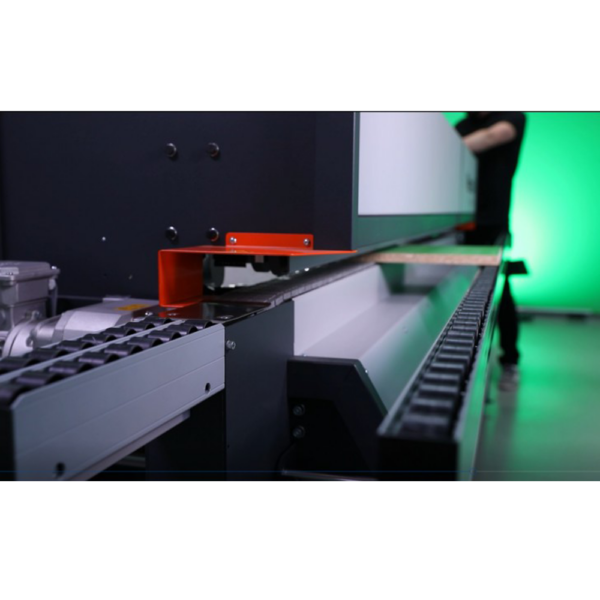

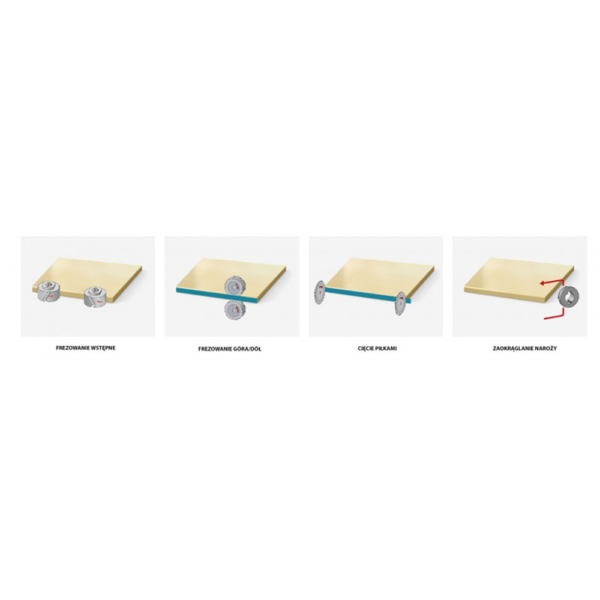

Wstępne frezowanie

• Frezy diamentowe DIA LEUCO
• Maksymalna głębokość frezowania: 2 mm
• Agregat z dwoma wrzecionami o mocy 1,1 kW każdy (pierwsze współbieżnie, drugie przeciwbieżnie)
• Narzędzia w standardzie

Gilotyna pneumatyczna

• Obcinanie obrzeża z rolki o grubości do 3 mm

Pojemnik klejowy

• Bezobsługowy, na granulat klejowy
• Możliwość wymiennego pojemnika i pracy z poliuretanem
• Spust kleju
• Czas nagrzewania: ok. 3,5 min
• Klej spływa grawitacyjnie
• Automatyczny start walca nakładającego klej i otwarcie dozowania po osiągnięciu 170°C
• Automatyczne zamykanie dozowania przy spadku temperatury poniżej 170°C

Stacja kapówki

• Precyzyjne obcinanie nadmiaru obrzeża z przodu i z tyłu

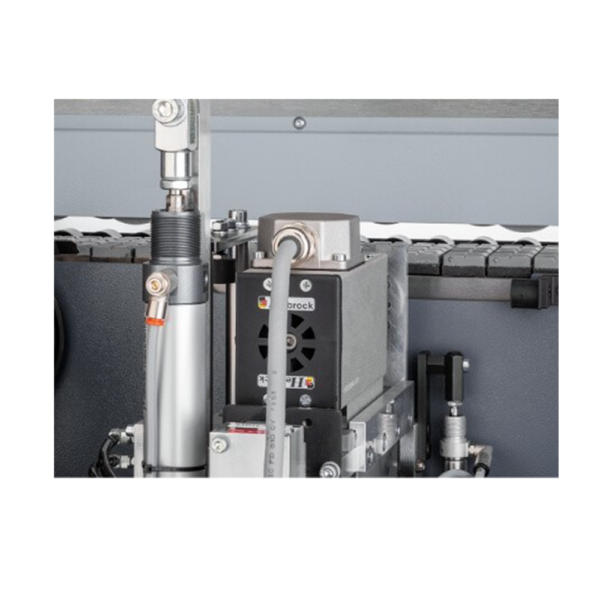

Stacja frezowania

• Praca na przetwornicy wysokiej częstotliwości 300 Hz
• Frezowanie nadmiaru obrzeża z dołu i z góry
• Prędkość frezów: 12 000 obr./min
• Głowica z wymiennymi płytkami HM
• Pneumatyczne przestawianie promień / faza z pulpitu

Cyklina płaska (klejowa)

• Usuwanie resztek kleju i naddatku obrzeża
• Idealnie płaska powierzchnia na styku okleiny z elementem
• Płytki ze stali HM

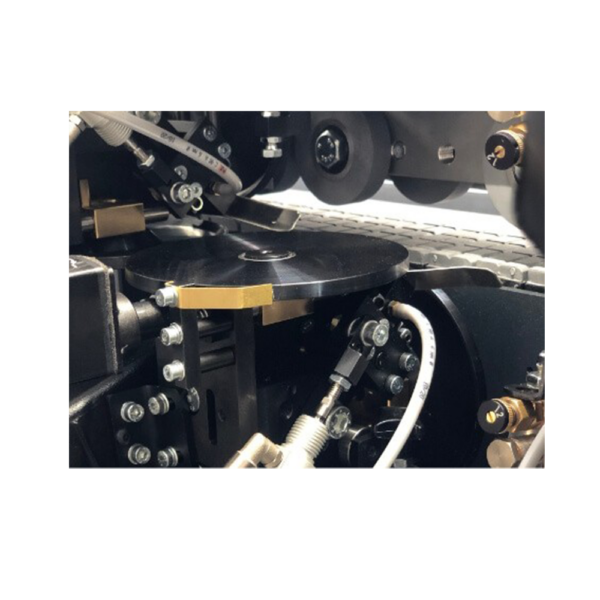

Agregat do zaokrąglania narożników

• Silnik 0,37 kW, 16 000 obr./min
• Maksymalna grubość elementu: 50 mm
• Minimalna długość elementu: ok. 160 mm (przy frezowaniu dwustronnym)

Opcjonalnie (za dopłatą)

• Cyklina profilowa R2 (wygładzanie profilu PCV/ABS)
• Agregat polerki
• Natrysk na kant formatki do akryli
• Kółka jezdne
• Stół poduszki powietrznej
• Oświetlenie LED
• Multicyklina (R1 / R2)
• Natryski czyszczące (przód i tył)
• Nesting (blokada agregatu)
• Dodatkowy przenośnik rolkowy
• Pneumatyczna 3-punktowa regulacja
• Dodatkowy garnek klejowy
• PUR Box
• Wstępne frezowanie elementów do 50 mm
• Rozpoznawanie kodów kreskowych (ze skanerem)

Pozostałe cechy standardowe

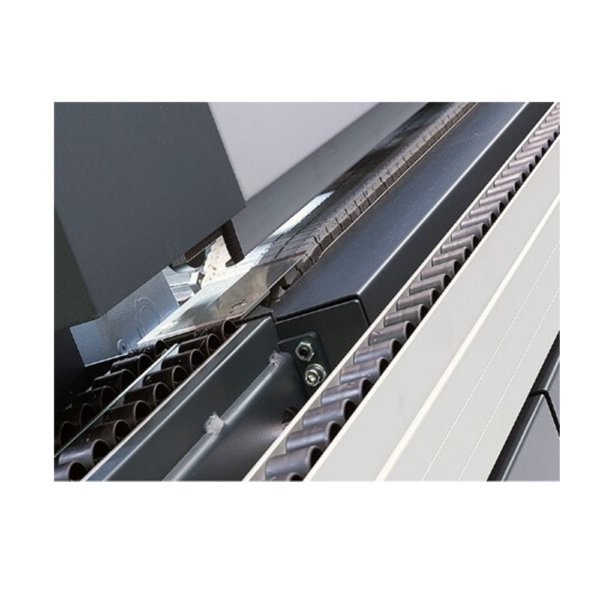

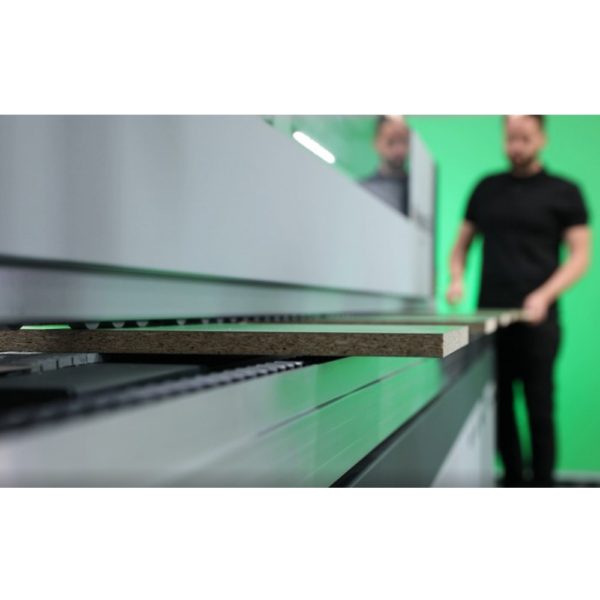

• Wytrzymały napęd gąsienicowy
• Docisk górny z podwójnymi, łożyskowanymi rolkami
• Wysuwana podpórka dla obrabianego materiału

Zastosowanie

Hebrock F4 next przeznaczona jest do profesjonalnego oklejania obrzeży w stolarniach i zakładach produkujących meble.

Główne zastosowania:

• Oklejanie płyt meblowych obrzeżem PCV, ABS, fornirem i papierem o grubości do 3 mm
• Obróbka wąskich płaszczyzn z wstępnym frezowaniem
• Precyzyjne zarabianie narożników elementów meblowych
• Produkcja mebli skrzyniowych, frontów, blatów, korpusów
• Prace wymagające wysokiej jakości wykończenia krawędzi (cyklina + frezowanie)
• Małe i średnie zakłady stolarskie oraz produkcja seryjna
• Oklejanie elementów o grubości do 50 mm

Dane techniczne:

• Grubość obrzeża: do 3 mm
• Grubość elementów: 8 – 50 mm
• Minimalna długość elementu: 160 mm
• Prędkość posuwu: ok. 10 m/min
• Czas nagrzewania kleju: 3,5 min
• Całkowity pobór mocy: ok. 7,4 kW
• Podłączenie elektryczne: 400 V, 50 Hz
• Wysokość robocza: 900 mm
• Wymiary maszyny: 4050 × 1300 × 1400 mm
• Waga maszyny: 820 kg
• Średnica króćca odciągowego: Ø 1 × 140 mm
• Zakres temperatury – EVA: 150°C – 220°C
• Zakres temperatury – PUR: 110°C – 140°C
