W branży szeroko pojętego budownictwa i geodezji dokładność wykonywanych pomiarów jest kluczem do sukcesu. Zastosowanie odpowiednich narzędzi jest niezwykle ważne, aby zapewnić precyzyjność i skuteczność pracy. Dwie popularne technologie używane do tego celu to niwelatory i lasery krzyżowe. Chociaż urządzenia różnią się między sobą, zapewniają niezwykłą dokładność i znacznie ułatwiają i przyspieszają pracę na wielu płaszczyznach.

Niwelatory – podstawowe informacje

Niwelatory są tradycyjnie używane do dokładnego określenia różnic wysokości pomiędzy różnymi punktami. Pozwalają one na dokładne wyrównanie (czyli niwelację) terenu, fundamentów budynków czy dróg.

Wybór odpowiedniego niwelatora zależy od rodzaju projektu, budżetu oraz wymagań, dotyczących dokładności.

Rodzaje niwelatorów:

• Niwelatory optyczne – tradycyjne urządzenie, które wymaga obserwacji przez okular. Działa na zasadzie celowania w łatę niwelacyjną i odczytywania wartości. W tej kategorii polecamy niwelator optyczny Topcon AT-B4A ze statywem i łatą 5m.
• Niwelatory cyfrowe – automatyzują proces pomiaru poprzez odczytywanie wartości z łaty niwelacyjnej i wyświetlanie ich na ekranie cyfrowym.

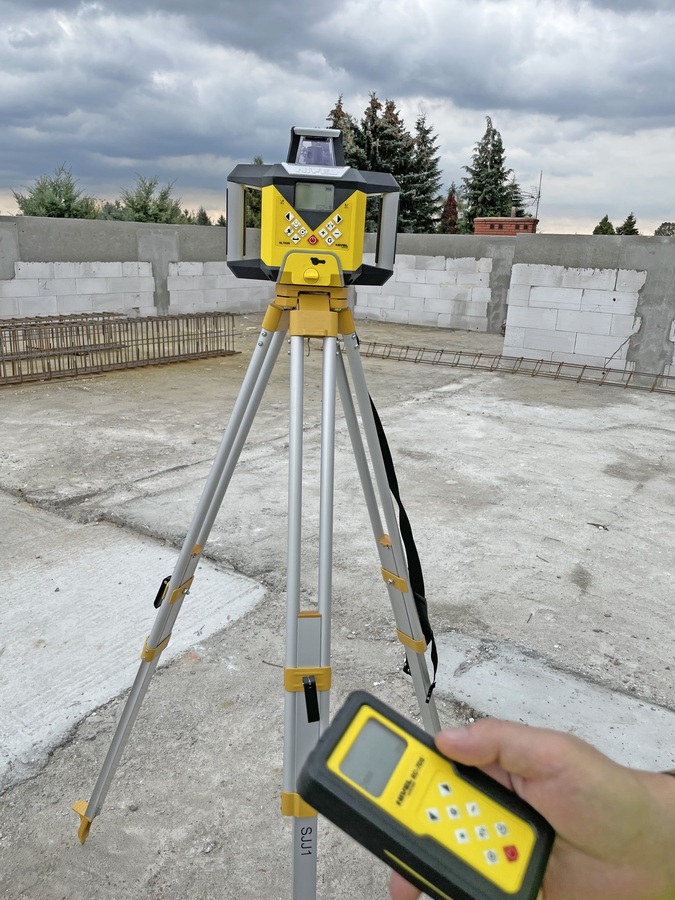

• Niwelatory laserowe – emitują poziomą linię laserową, która jest używana do określenia poziomu. Często wykorzystywane na dużych obszarach. W naszym asortymencie znajdziesz niezawodne niwelatory laserowe Nivel System, takie jak Nivel System NL520 DIGITAL w zestawie z łatą LS-24 i statywem SJJ32.

Dokładność jest kluczowym kryterium – niwelatory o wyższej dokładności są zwykle droższe. Upewnij się, że wybrany przez Ciebie przyrząd spełnia wymagania dokładności Twojego projektu. W zależności od wielkości terenu, na którym pracujesz, możesz potrzebować niwelatora o dłuższym zasięgu, więc koniecznie sprawdź maksymalny zasięg pracy urządzenia przed zakupem. Niektóre niwelatory mają wbudowane funkcje automatycznego poziomowania, co może znacząco przyspieszyć proces pomiaru. Pamiętaj, jeśli planujesz pracować na zewnątrz, wybierz narzędzie odporne na kurz i wilgoć. Jeśli natomiast wybierasz niwelator cyfrowy lub laserowy, zastanów się nad czasem pracy baterii, ponieważ dłuższy czas pracy może być korzystny dla długotrwałych projektów.

Nie zawsze najdroższy niwelator jest najlepszy dla Twojego konkretnego projektu. Zastanów się, które funkcje są dla Ciebie kluczowe, a które można pominąć w zależności od dostępnego budżetu. Sprawdzenie opinii innych użytkowników oraz konsultacja z profesjonalistami w tej dziedzinie może pomóc w wyborze odpowiedniego modelu. Renomowane marki zazwyczaj oferują produkty o lepszej jakości i trwałości. Upewnij się również, że niwelator jest objęty odpowiednią gwarancją.

Wybór odpowiedniego niwelatora wymaga rozważenia wielu czynników. Ostateczna decyzja zależy od Twoich indywidualnych potrzeb i wymagań. Jednak mając na uwadze powyższe kryteria, będziesz mógł dokonać świadomego wyboru, który przyniesie korzyści w Twojej pracy.

Jeśli szukasz urządzeń, które cechują się niezawodnością i zyskały zaufanie użytkowników na całym świecie, sprawdź naszą ofertę niwelatorów laserowych Nivel System. To uniwersalne narzędzia pomiarowe, które spełniają oczekiwania nawet najbardziej wymagających Klientów.

Niwelatory – techniki pomiarowe

Niwelacja to metoda pomiarowa wykorzystywana do określania różnicy wysokości między punktami na powierzchni terenu. Oto podstawowe techniki pomiaru przy użyciu niwelatorów:

• Niwelacja geometryczna (prosta)
  Polega na określeniu różnicy wysokości między dwoma punktami przez obserwację łaty niwelacyjnej z dwóch różnych pozycji: za niwelatorem (odbicie tylne) i przed niwelatorem (odbicie przednie). W tym procesie niwelator jest umieszczany między dwoma punktami (A i B). Najpierw dokonywany jest odczyt na łacie w punkcie A, następnie łata jest przestawiana do punktu B, gdzie dokonywane jest kolejne odczytanie. Różnica odczytów daje różnicę wysokości między punktami A i B.
• Niwelacja ciągła
  Stosowana, gdy mamy do zmierzenia dłuższy odcinek terenu. Niwelator jest ustawiany w jednym miejscu, a łata niwelacyjna jest przestawiana w kilku różnych punktach wzdłuż trasy. Po dokonaniu wszystkich odczytów, niwelator jest przestawiany do następnego miejsca i proces jest kontynuowany. Pozwala to na określenie różnicy wysokości między wieloma punktami wzdłuż trasy.
• Niwelacja skokowa
  Używana, gdy przeszkody (np. budynek, rzeka) uniemożliwiają bezpośrednią obserwację między punktem początkowym a końcowym. W takim przypadku niwelator jest ustawiany przed przeszkodą, a łata niwelacyjna jest ustawiana po obu stronach przeszkody. Po odczytaniu wartości z łaty, niwelator jest przenoszony za przeszkodę i proces jest powtarzany, aby uzyskać wartość poziomu po drugiej stronie.
• Niwelacja profilowa
  Stosowana do określenia profilu terenu wzdłuż określonej trasy (np. drogi, torów kolejowych). Polega na dokonywaniu regularnych odczytów wzdłuż trasy w określonych odstępach, aby uzyskać dokładny obraz topografii terenu.
• Niwelacja precyzyjna
  Wykorzystywana w pracach geodezyjnych wymagających bardzo wysokiej dokładności. Stosuje się w niej specjalne niwelatory oraz techniki pomiarowe, aby zminimalizować błędy pomiarowe.

Praktyczne wskazówki dla technik niwelacyjnych:

1. Zawsze upewnij się, że niwelator jest dobrze poziomowany przed rozpoczęciem pomiarów.
2. W przypadku niwelacji na dużych obszarach regularnie sprawdzaj kalibrację niwelatora.
3. Uważnie odczytuj wartości z łaty niwelacyjnej, unikając błędów odczytu.
4. W razie jakichkolwiek wątpliwości powtórz pomiary.

Pamiętaj, że dokładność pomiarów przy użyciu niwelatora zależy zarówno od jakości używanego sprzętu, jak i od umiejętności operatora. Regularne szkolenia i praktyka są kluczem do uzyskania precyzyjnych i wiarygodnych wyników.

Lasery krzyżowe – wskazówki do precyzyjnego pomiaru

Lasery krzyżowe generują widoczne linie laserowe na powierzchni, co umożliwia dokładne i szybkie wyrównanie obiektów w poziomie i pionie. Podobnie jak w przypadku niwelatorów, ważne jest, aby lasery krzyżowe były stabilne podczas pomiarów. Użyj solidnego statywu lub innego mocowania, a przed użyciem sprawdź, czy twoje urządzenie jest dobrze skalibrowane. Niektóre lasery krzyżowe posiadają funkcję automatycznej kalibracji.

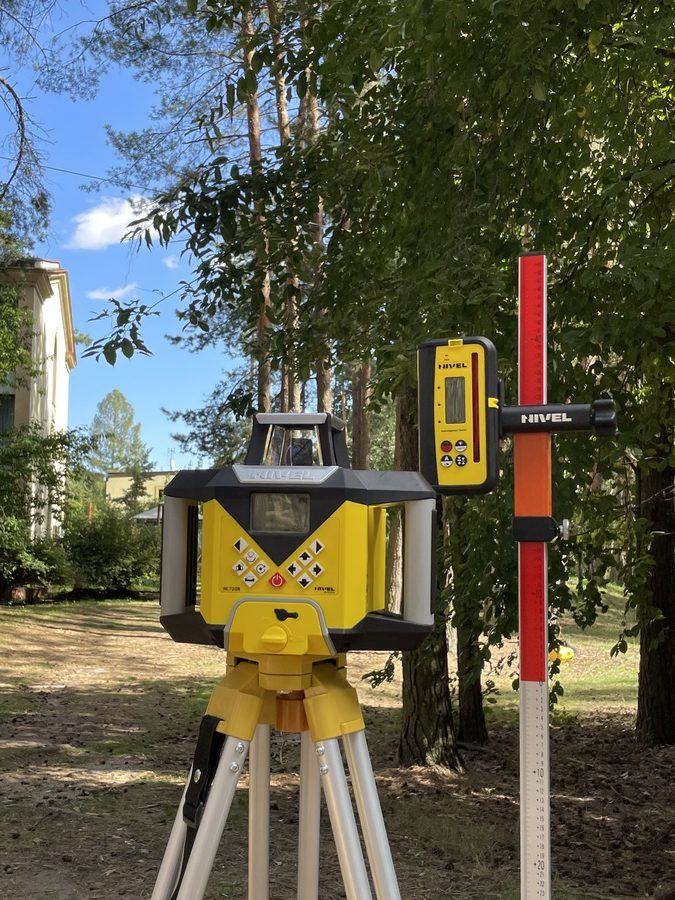

Detektory laserowe mogą być używane w połączeniu z laserami krzyżowymi do rozszerzenia ich zasięgu działania, zwłaszcza w jasnych warunkach oświetleniowych.

Oto kilka technik pomiarowych z użyciem lasera krzyżowego:

• Wyrównanie poziome
  Laser krzyżowy może emitować poziomą linię laserową wzdłuż ściany, podłogi lub innej powierzchni. Dzięki temu można precyzyjnie wyrównać obiekty, takie jak półki, ramki czy kafelki, w stosunku do tej linii. Aby uzyskać dokładne wyrównanie, umieść laser na stabilnym statywie lub innym mocowaniu i włącz funkcję poziomowania.
• Wyrównanie pionowe
  Laser krzyżowy emituje pionową linię laserową, która jest idealna do wyrównywania obiektów pionowych, takich jak drzwi czy okna. Może być również używany do określania kąta prostego w narożnikach, co jest przydatne np. podczas instalacji szafek.
• Sprawdzanie kąta prostego
  Dzięki emisji dwóch linii (pionowej i poziomej) w jednym miejscu, laser krzyżowy może służyć do sprawdzania kątów prostych, co jest szczególnie przydatne w pracach stolarskich czy przy murowaniu.
• Używanie z detektorem laserowym
  W jasnych warunkach oświetleniowych lub na dużych odległościach linia laserowa może stać się niewidoczna dla ludzkiego oka. Detektor laserowy może “złapać” linie laserowe w takich warunkach, umożliwiając precyzyjne pomiary nawet w pełnym świetle.
• Wyrównanie na dużej odległości
  Dla dłuższych odległości, takich jak przy dużych projektach budowlanych, możesz potrzebować lasera krzyżowego z dłuższym zasięgiem i wyższą dokładnością.
  W tych przypadkach użyj lasera krzyżowego z funkcją zwiększonego zasięgu oraz z detektorem laserowym.

Wskazówki praktyczne dla technik pomiarowych z użyciem lasera krzyżowego:

1. Zawsze upewnij się, że laser krzyżowy jest umieszczony na stabilnej powierzchni lub mocowaniu.
2. Regularnie sprawdzaj kalibrację lasera, aby zapewnić jego dokładność.
3. Unikaj bezpośredniego kontaktu oka z wiązką laserową.
4. W przypadku pracy na zewnątrz, używaj lasera z funkcją zwiększonego kontrastu lub detektora laserowego, aby łatwiej zlokalizować linie laserowe w jasnych warunkach oświetleniowych.

Laser krzyżowy jest niezwykle przydatnym narzędziem dla profesjonalistów różnych branż. Dzięki odpowiedniej technice pomiarowej można osiągnąć wysoką dokładność i efektywność w pracy. W Elmat Sklep znajdziesz szeroki wybór laserów krzyżowych Nivel System w zestawach z akcesoriami, jak np. laser krzyżowy CL4G Bluetooth ze statywem, tyczką, łatą i czujnikiem CLS-4.

Podsumowanie

Niwelatory i lasery krzyżowe stanowią kluczowe narzędzia w branży geodezyjnej i budowlanej, umożliwiając dokładne pomiary wysokości i wyrównania poziomów w terenie. Niwelatory, zarówno optyczne, jak i laserowe, są używane do precyzyjnego określenia wysokości oraz wyrównywania poziomów w różnych projektach budowlanych. Lasery krzyżowe z kolei emitują poziome i/lub pionowe linie laserowe, które służą jako prowadnice w pracach wykończeniowych oraz instalacyjnych.

Wybór odpowiedniego niwelatora zależy od potrzeb użytkownika, rodzaju pracy oraz wymagań dotyczących dokładności. Niwelatory optyczne są tradycyjnym rozwiązaniem i wymagają większej interakcji od użytkownika, podczas gdy niwelatory laserowe oferują automatyzację i większy zasięg działania.

Lasery krzyżowe, z ich zdolnością do projekcji linii w różnych kierunkach, są nieocenione w pracach wykończeniowych, takich jak układanie płytek, montaż szafek czy zawieszanie obrazów.

Bez względu na wybór narzędzia, zawsze ważne jest, aby dokładnie znać jego specyfikację i umieć je prawidłowo obsługiwać. W przypadku wątpliwości zawsze warto skonsultować się ze specjalistą w danej dziedzinie.
